LAPORAN
Gerbang Dasar NOT dan NAND
Gerbang dasar NOT disebut juga gerbang pembalik. Gerbang NOT hanya mempunyai satu masukan dan satu keluaran. Bila masukan bernilai 0, maka gerbang NOT akan memberikan komplemen atau lawannya yaitu 1 dan demikian pula sebaliknya.
Tabel kebenaran :
A | Y |
0 | 1 |
1 | 0 |
Gerbang NAND merupakan kombinasi dari gerbang AND dan gerbang NOT. Sehingga keluaran dari gerbang NAND merupakan komplemen dari keluaran gerbang AND
Tabel kebenaran :
A | B | Y |
0
| 0 | 1 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 0 |
Keterangan :
0 = tidak ada aliran (false).
1 = ada aliran (true).
Percobaan
Gerbang NOT
Alat dan Bahan :
- IC 74LS04 (dalam IC ini mempunyai 6 gerbang NOT)
- Kabel jumper secukupnya

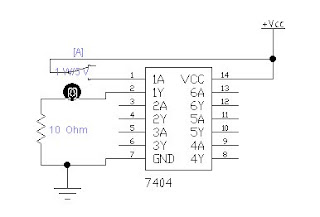

Contoh rangkaian pada gerbang NOT:
Langkah-langkah :
- Siapkan alat dan bahan percobaan
- Kaki 1A dihubungkan dengan saklar A
- Kemudian kaki 1Y sebagai output dihubungkan dengan led / lampu logic
- Lalu kaki 7 / GND dihubungkan dengan Ground / negative
- Dan kaki ke 14 / VCC dihubungkan dengan arus positif 5V
Rangkaian ini akan menghasilkan logic 1 apabila inputan yang dimasukkan adalah 0.
Gerbang NAND
Alat dan bahan :
- IC 74LS00 (IC ini mempunyai 4 gerbang NAND)
- Kabel Jumper secukupnya
Contoh rangkaian pada gerbang NAND
Langkah-langkah :
- Siapkan alat dan bahan percobaan
- Kaki 1A dihubungkan dengan saklar A
- Kaki 1B dihubungkan dengan saklar B
- Kemudian kaki 1Y sebagai output dihubungkan dengan led / lampu logic
- Lalu kaki 7 / GND dihubungkan dengan Ground / negative
- Dan kaki ke 14 / VCC dihubungkan dengan arus positif 5V
